中文国产成人精品久久一区_亚洲国产成人资源在线桃色_绿巨人www网在线官网_有地址的发一个懂得

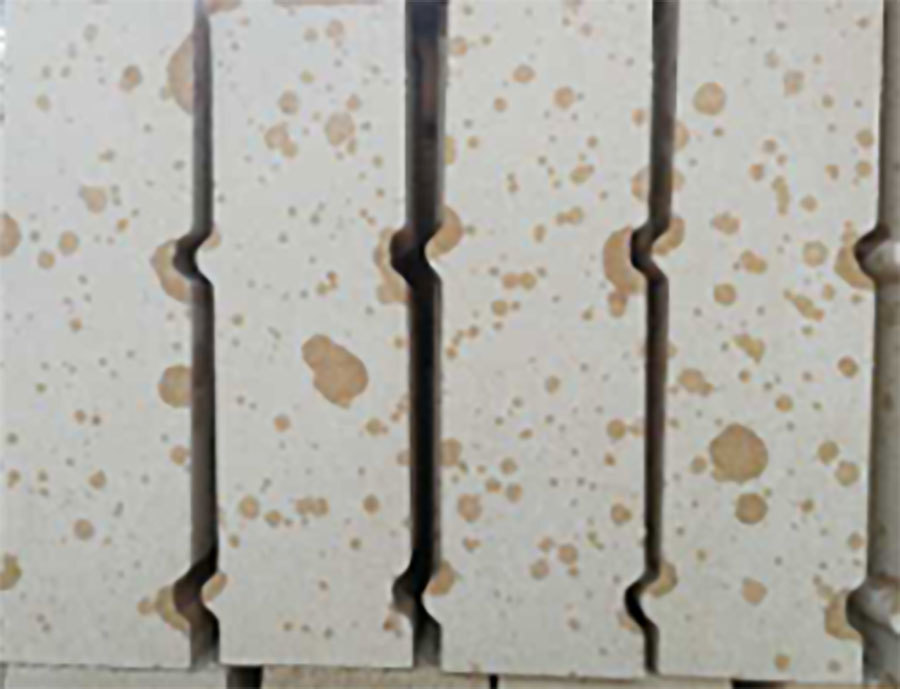

焦?fàn)t硅磚

焦?fàn)t用硅磚使用在焦?fàn)t的蓄熱室、斜道、碳化室、爐頂部位。

所屬分類：

關(guān)鍵詞：耐火材料

服務(wù)熱線：0379-67856881

產(chǎn)品詳情

    焦?fàn)t用硅磚使用在焦?fàn)t的蓄熱室、斜道、碳化室、爐頂部位。
    焦?fàn)t用硅磚特點(diǎn)：
    1、制品化學(xué)組成穩(wěn)定，SiO 含量高，雜質(zhì)含量少，以磷石英相為主晶相，石英轉(zhuǎn)化完全。
    2、抗高溫荷重性能好（荷重變形溫度接近其耐火度）、在高溫狀態(tài)下體積穩(wěn)定，熱膨脹率低。
    3、燒成溫度高和燒成保溫時(shí)間長(zhǎng)，制品質(zhì)量指標(biāo)穩(wěn)定，殘余石英含量低（小于1.0%）、外觀規(guī)整、尺寸精確。
    4、碳化室若使用高導(dǎo)熱硅磚將會(huì)在高溫下具有很好的導(dǎo)熱性、耐磨性、抗侵蝕性等，可大大縮短結(jié)焦時(shí)間。真正做到節(jié)能、降耗、環(huán)保 、長(zhǎng)壽命 。



焦?fàn)t硅磚理化指標(biāo)

項(xiàng)目

指標(biāo)

高導(dǎo)熱、高抗侵蝕硅磚

JG-94

爐底（LD）

爐壁（LB）

其他部位（QT）

SiO2（%）

μ0

≥94.5

≥94.0

≥95.5

σ

1

1

Al2O3（%）

μ0

≤1.2

≤1.5

≤1.0

σ

0.3

0.3

Fe2O3（%）

μ0

≤1.2

≤1.5

≤1.0

σ

0.2

0.2

CaO（%）

μ0

≤3.0

≤3.0

≤2.5

σ

0.35

0.35

Na2O+K2O（%）

μ0

≤0.35

≤0.35

≤0.35

σ

0.04

0.04

顯氣孔率（%）

μ0

≤22

≤24(262)

≤20

σ

1.5

1.5

常溫耐壓強(qiáng)度1（Mpa）

μ0

≥40

≥35

≥28

≥45

σ

10

10

10

Xmin

30

25

20

荷重軟化開(kāi)始溫度（0.2MPa）℃

μ0

≥1650

≥1660

σ

13

真密度（g/cm ）

μ0

≤2.33

≤2.34

≤2.33

σ

0.1

0.1

殘余石英（%）

μ0

≤1.5

≤1.0

σ

0.5

加熱永久線變化（1450℃×2h）%

Xmin-Xmax

0～0.2

0～0.2

熱膨脹率3（1000℃）%

μ0

≤1.28

≤1.30

≤1.26

σ

0.05

0.05

導(dǎo)熱系數(shù) W/（m k）,1000℃



≥2.3（一航硅磚≤1.9）

注：黑體字項(xiàng)目為考核項(xiàng)目。
殘余石英、真密度、加熱永久線變化三個(gè)質(zhì)量特性指標(biāo)，質(zhì)量檢驗(yàn)時(shí)可只檢驗(yàn)其中一項(xiàng)。
1.耐壓強(qiáng)度所測(cè)單值應(yīng)大于Xmin規(guī)定值。
2.括號(hào)內(nèi)數(shù)值為超特型磚指標(biāo)。
3.熱膨脹率為參考值。

相關(guān)產(chǎn)品

立即咨詢

提交留言
